спиноза

Здравствуйте. Очень часто и довольно долго читал этот форум, но зарегился только сегодня. Тщетно пытался найти ответ на вопрос в различных источниках, но к сожалению не нашел.
У меня пока такой вот малюсенький вопрос- объясните мне на примере любой лампы, - почему во всех схемах, что встречались мне, питание не подается непосредственно на анод лампы, а непременно через резистор?
Вот первая попавшаяся схема, при питании 6ж32п 320в в цепи анода стоит делитель на резисторах (R33) и (R25). Получаем на аноде 210в. Обьясните, почему нельзя сразу питать анод 210 вольтами?
Я понимаю так, что возможно все дело в различных напряжениях необходимых для работы схемы, только ли в этом дело? Было бы понятно, что назначение резистора R25 было в том, что с него считывалась бы разность потенциалов(допустим использовать как шунт)....Я для примера выбрал возможно не самую удачную схему, но попадались и такие в которых несколько каскадов и в каждом последующем обязательно стоит хоть каким нибудь номиналом резистор. А лампы по характеристикам имеют одинаковые напряжения анода....вот этот вопрос не дает мне покоя...Буду благодарен за любое разьяснение..

Миниатюры



Николай_С

Стоило ли так мучиться? Не проще ли было сразу зарегиться и спросить?

Дело тут не в рабочем напряжении, а токе. Кстати, Вы видели не так уж и много схем на лампах. В ламповом усилителе мощности ВЧ в аноде стоит дроссель, а в НЧ - трансформатор. Именно они и является нагрузкой, на которой выделяется переменная составляющая тока.

P.s. Резистор в любой схеме никак не влияет на напряжение (на него влияет источник ЭДС), он уменьшает ток.

спиноза

Спасибо за ответ. ..почему же, различные схемы рассматривал, изучал. Однотакты, двухтакты. Межкаскадные и выходные трансы. Может не так сформулировал вопрос - ограничение по току, ну вот это мне непонятно. Какая стоит цель в ограничении(физические свойства понятны) тока именно в аноде? зачем "кормить" лампу более высоким, но впоследствии напряжением ниже. Если токоограничение с 300(допустим) до 200, то прямая пропорция - снижаем напряжение-снижается ток.....БРРР - не врублюсь. Понял бы -будь это какая либо обратная связь..блин- не пинайте только

prima

Да мы не сильно
В лампах иногда бывают межэлектродные замыкания.
Помимо этого резисторы стабилизируют режимы при естественном старении, снижении эмиссии, колебаниях питающего напряжения.

__________________
Пожалуйста не предлагайте мне дружбу. Не хочу отказывать, но у меня другие понятия, поэтому просто не отвечу.

спиноза

Хорошо, если питание стабилизированно?...почему я так сопротивляюсь ..много лет уже не занимался усилителями, а лампами и того больше..Давно это было когда меня учили(лет 40 назад), что любой резистор в цепи питания при последовательном соединение с источником нагрузки - есть паразит...Вот к чему я клоню.

prima

Ровесники.. Но я узнал за какой конец держать паяльник в 1975
И за почти полвека несколько запамятовал теоретические принципы тёплых ламповых схем. Перед объяснением их кому бы то ни было нужно не меньше пары недель плотных занятий, чтобы восстановиться самому. Хотя бы до уровня R1FL

__________________
Пожалуйста не предлагайте мне дружбу. Не хочу отказывать, но у меня другие понятия, поэтому просто не отвечу.

Меломан

Здравствуйте ..я бы вам посоветовал почитать книги ..50-60 годов там все подробно написанно..

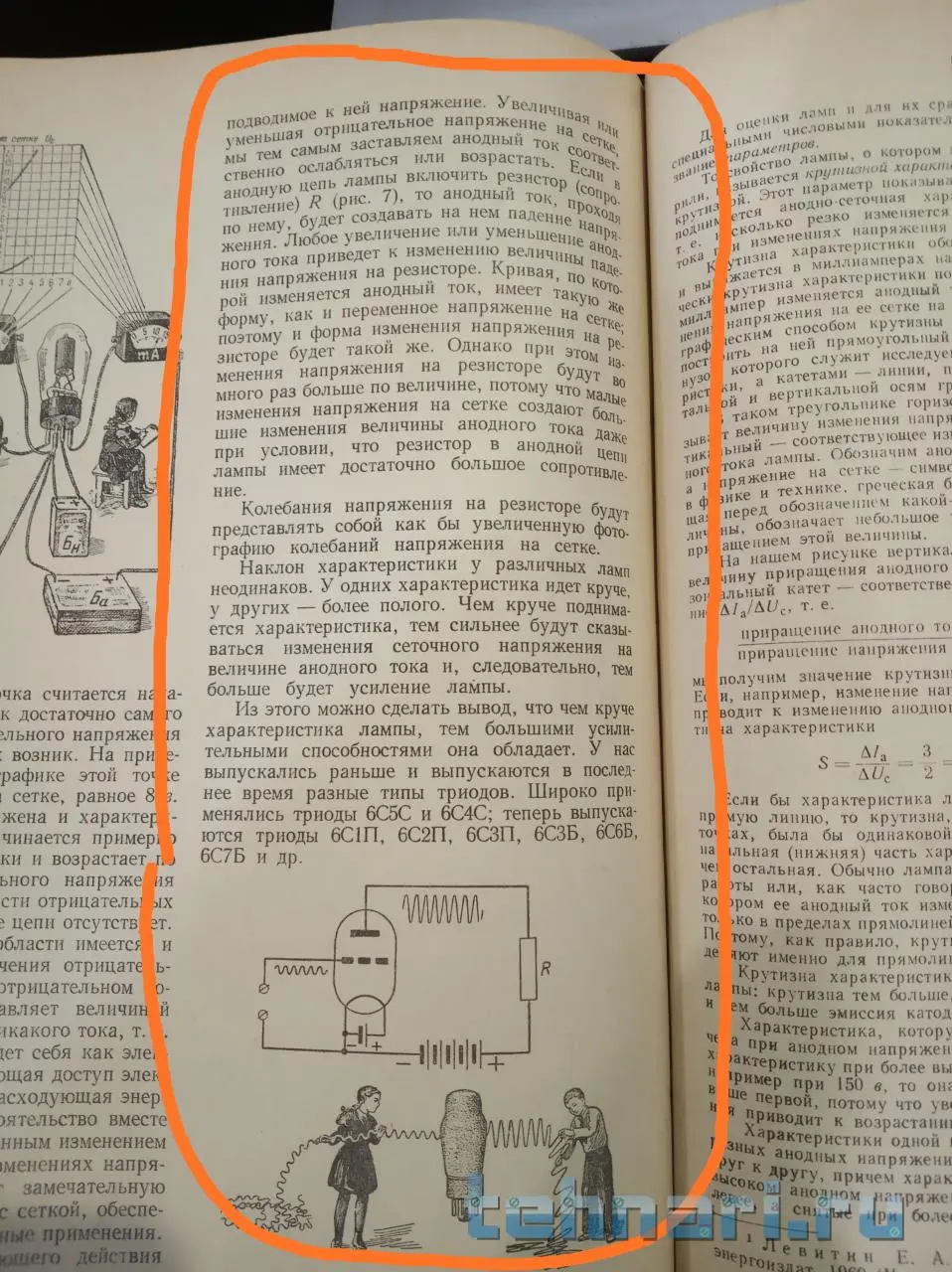

начало.. на рис7 и далее
К сожалению нет у меня этой книги в электронном варианте

__________________
Лучше горькая,но правда,чем приятная,но лесть!

Николай_С

В цепи коллектора транзисторного усилителя, собранного по схеме с общим эмиттером тоже стоит резистор. Так что непосредственно к лампам он не имеет никакого отношения. Данный резистор является токовой нагрузкой. Если его не поставить, то источник ЭДС будет подключён к цепи ЭК и усилительный прибор будет невозможно загнать в линейный режим работы.

спиноза

и я тоже в эти же годы - радио- кружок...потом радио-хулиган...

спиноза

схем транзисторных умзч великая масса...но если мне память не изменяет, сопротивления там мизерные, порядка 0.*ома..Я не буду спорить, давно это было. Опять же по какой схеме построен усилок, просто питание+, двуполярнное, усилки по мостовой схеме(в частности "венец")...
Но это собственно лирика...Я конечно еще поищу литературу и попытаюсь найти однозначный ответ на тот вопрос, который меня волнует...
