Провалы напряжения

egorych888 · 16.11.2012, 00:14

Всем привет.

Такой вопрос: почему проваливается сигнал с датчика Холла при подачи его на микросхемку (К555АП6-шинный формирователь). Вместо 5В сигнал падает до 2.5В и появляется шум +-0.5 В . Все заземлил, все земли соединил. В чем проблема то ?

Возможно токи уж слишком маленькие и просто не хватает мощности сигнала ?

Спасиб заранее.

egorych888 · 17.11.2012, 14:42

А что если усилить сигнал с помощью операционника с коэффициентом 2 ?

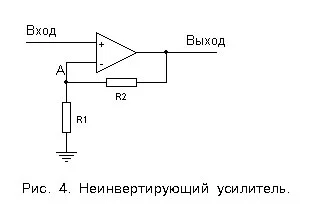

Если соберу как на схеме ?

cqr2k · 17.11.2012, 16:12

а схему устройства можно увидеть? как подключаете датчик?

egorych888 · 17.11.2012, 22:51

1) микросхемы - шинные формирователи К555АП6.
2) W,U,V - сигналы с датчиков холла. Сигнал V , пропускаемый через микросхемы просаживается. Остальные сигналы же нормальные TTL.
3) сигнал А - сигнал с датчика углового положения. Сигнал тоже норм. TTL.
4) нижние 5V и Gnd питание для датчиков ( общее).

Замечание:

Egorych888, соблюдаем Правила форума: никаких ссылок на хостинги!
Модератор.

Николай_С · 18.11.2012, 00:59

А датчик Холла какой используете?
Их полно разных.

cqr2k · 18.11.2012, 01:19

подтянуть выход к плюсу резистором, что еще можно сказать по этой схеме?.. ))

egorych888 · 18.11.2012, 13:33

Цитата:

Сообщение от Николай_С

А датчик Холла какой используете?
Их полно разных.

А что именно нужно знать ?

Уровни напряжения 5 Вольт , а вот ток я не знаю.

egorych888 · 18.11.2012, 13:38

Цитата:

Сообщение от cqr2k

подтянуть выход к плюсу резистором, что еще можно сказать по этой схеме?.. ))

Какой выход ? С первой или второй микросхемы ?
Так просаживается вход на первую микросхему , в итоге она работает не как надо.

Bydlokoder · 18.11.2012, 15:18

Вы бы ответили на заданный выше вопрос - какой датчик используете? А так разговор беспредметный получается, может сигнал с голого аналогового датчика на шину завели, а люди будут головы ломать в поисках решения...

egorych888 · 20.11.2012, 13:10

Цитата:

Сообщение от Bydlokoder

Вы бы ответили на заданный выше вопрос - какой датчик используете? А так разговор беспредметный получается, может сигнал с голого аналогового датчика на шину завели, а люди будут головы ломать в поисках решения...

цифровой датчик, сигнал токовый
