Почему не сюда, многие бы помогли, у нас народ на Форме живет хороший ...
![]()
__________________
![]() |
![]() |
![]() |
![]() |
#5 (permalink) |
Новичок
Регистрация: 13.04.2012
Сообщений: 6
Сказал(а) спасибо: 0
Поблагодарили 0 раз(а) в 0 сообщениях
Репутация: 10
|
![]()

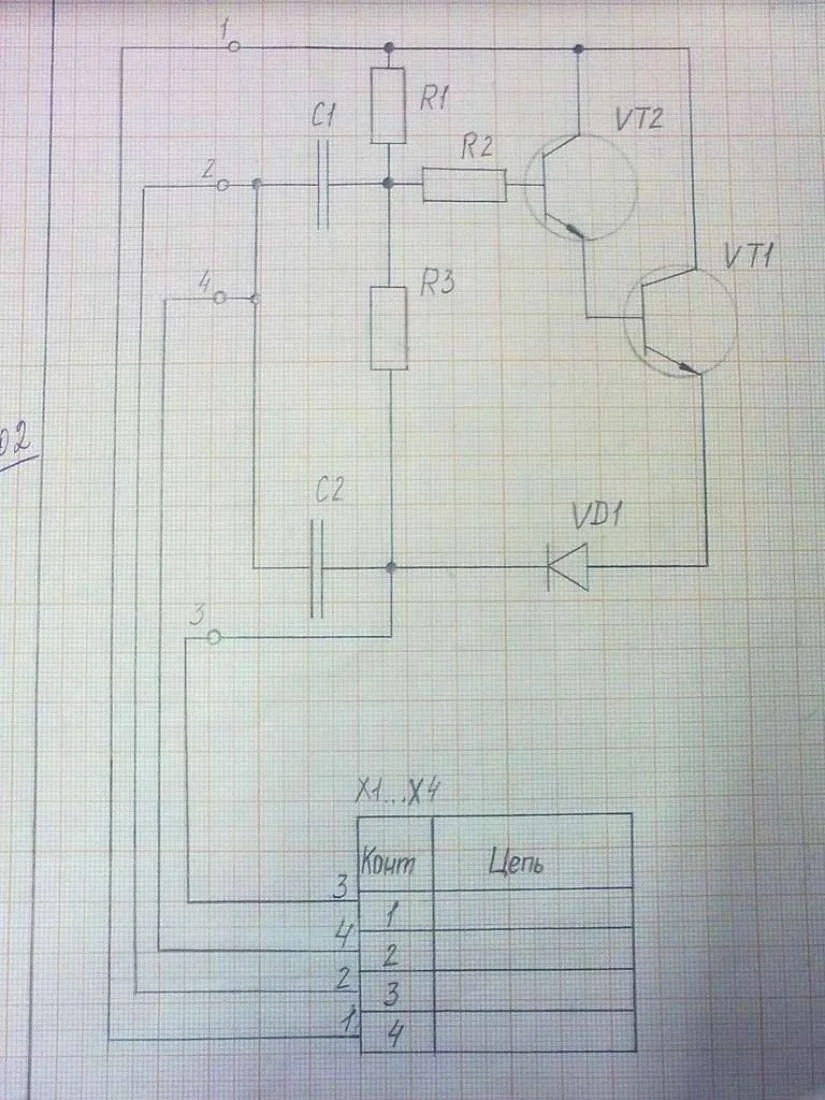

первые 2 фотографии - это образец, третья - это моя работа..не знаю, правильная или нет, вот как раз хочу узнать, а последние 2 фотографии - это задание по которому нужно сделать плату и сборочный
http://cs305500.userapi.com/u1463613...z_082afd68.jpg http://cs305500.userapi.com/u1463613...z_faeb3c44.jpg http://cs305500.userapi.com/u1463613...z_ff20c133.jpg http://cs305500.userapi.com/u1463613...z_bb3489c2.jpg http://cs305500.userapi.com/u1463613...z_c1bf7ca5.jpg |
![]() |
![]() |
Ads | |
Member
Регистрация: 31.10.2006
Сообщений: 40200
Записей в дневнике: 0
Сказал(а) спасибо: 0
Поблагодарили 0 раз(а) в 0 сообщениях
Репутация: 55070
|
![]() |
#8 (permalink) |
Member
Регистрация: 06.08.2010
Сообщений: 340
Сказал(а) спасибо: 0
Поблагодарили 5 раз(а) в 1 сообщении
Репутация: 1621
|
![]()

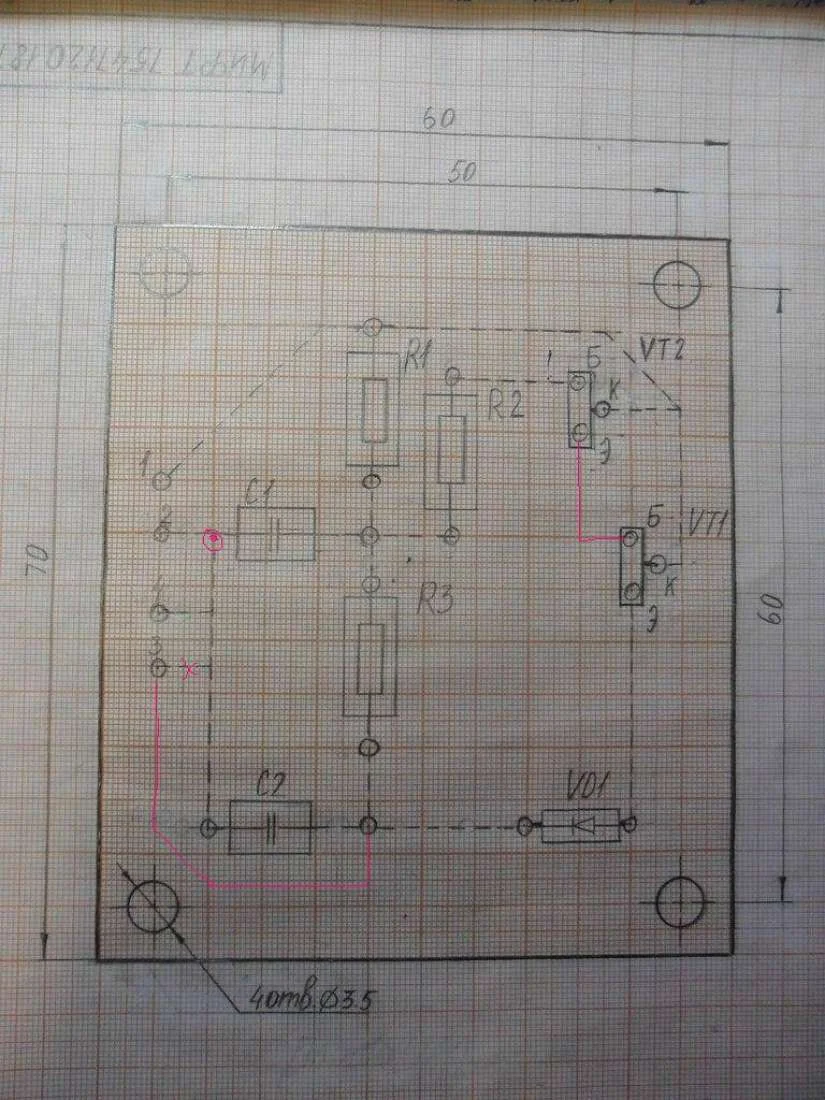

Юлия посмотри на свои ошибки: 1 нет отверстия на печатной плате для С1,
2 отверстие №3 несоединяется с №2 и 4. 3 нет дорожки Между Э VT2 и Б VT1. А так же есть возможность уменьшить размер платы(если это имеет значение), С2 расположить выше, R3 - расположить горизонтально, VD1 - поднять выше |
![]() |
![]() |
![]() |
