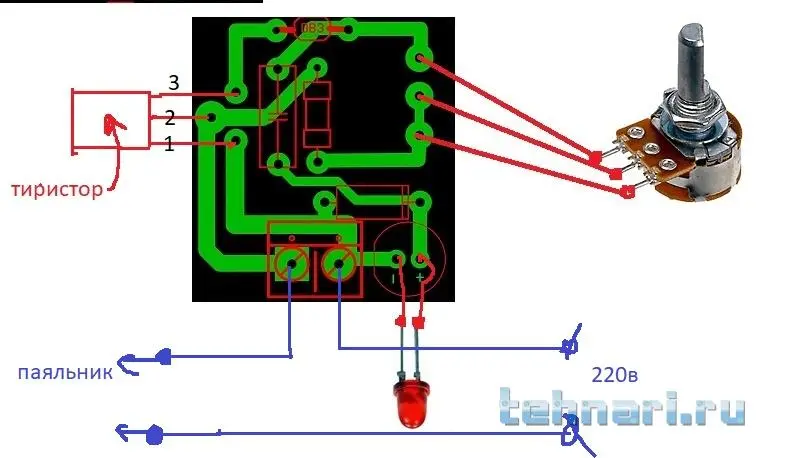

Где цифра 1 значит там симистр BT136-600 я так понимаю, но где будет светодиод
Миниатюры
MikaelS вне форума   Ответить с цитированием
Старый 15.01.2018, 23:24   #62 (permalink)
Ultras
Member

Аватар для Ultras

Регистрация: 17.05.2010
Адрес: Казань
Сообщений: 6,044
Записей в дневнике: 13
Сказал(а) спасибо: 42
Поблагодарили 2 раз(а) в 1 сообщении
Репутация: 30182
По умолчанию

Цитата:
Сообщение от MikaelS Посмотреть сообщение
Где цифра 1 значит там симистр BT136-600 я так понимаю, но где будет светодиод
1). Внимательно рассмотрите предложенную плату.
2). Внимательно посмотрите, что с чем соединяется.
3). Внимательно сравните со схемой.
4). Скажите сами себе: "Блин, чё-ж я сам-то не додумался!"
__________________
Не шалю, никого не трогаю, починяю примус...
Ultras вне форума   Ответить с цитированием
Старый 15.01.2018, 23:24   #63 (permalink)
MikaelS
Member

Регистрация: 14.01.2018
Сообщений: 33
Сказал(а) спасибо: 0
Поблагодарили 0 раз(а) в 0 сообщениях
Репутация: -342
По умолчанию

А где цифра 2, там светодиод, как я понимаю,так? Подскажите пожалуйста уважаемые!
Миниатюры
MikaelS вне форума   Ответить с цитированием
Старый 15.01.2018, 23:35   #64 (permalink)
seymour
Member

Аватар для seymour

Регистрация: 01.03.2015
Адрес: г.Кузнецк
Сообщений: 1,625
Сказал(а) спасибо: 109
Поблагодарили 59 раз(а) в 25 сообщениях
Репутация: 26497
По умолчанию

С тиристором думаю разберёшься?
Миниатюры
seymour вне форума   Ответить с цитированием
Старый 15.01.2018, 23:37   #65 (permalink)
Demiurg44
Member

Аватар для Demiurg44

Регистрация: 21.12.2016
Сообщений: 156
Сказал(а) спасибо: 2
Поблагодарили 1 раз в 1 сообщении
Репутация: 1008
По умолчанию

Цитата:
Сообщение от MikaelS Посмотреть сообщение
Подскажите пожалуйста уважаемые!
Мне для начального ознакомления с электроникой более менее помогло приложение на телефон "Электроник" в гугл плей маркете есть, бесплатное, там далеко не все, лишь малая часть азов, но тем не менее доступно изложено, как мне кажется. И для начала бы выучить названия элементов, их основные хар-ки и обозначения.
__________________
Когда-нибудь я научусь!
Demiurg44 вне форума   Ответить с цитированием
Ads

Яндекс

Member

Регистрация: 31.10.2006
Сообщений: 40200
Записей в дневнике: 0
Сказал(а) спасибо: 0
Поблагодарили 0 раз(а) в 0 сообщениях
Репутация: 55070
Старый 15.01.2018, 23:54   #66 (permalink)
MikaelS
Member

Регистрация: 14.01.2018
Сообщений: 33
Сказал(а) спасибо: 0
Поблагодарили 0 раз(а) в 0 сообщениях
Репутация: -342
По умолчанию

Получается все 7 элементов. на схеме правильное размещение подключения вилки паяльника?
Миниатюры
MikaelS вне форума   Ответить с цитированием
Старый 16.01.2018, 00:11   #67 (permalink)
seymour
Member

Аватар для seymour

Регистрация: 01.03.2015
Адрес: г.Кузнецк
Сообщений: 1,625
Сказал(а) спасибо: 109
Поблагодарили 59 раз(а) в 25 сообщениях
Репутация: 26497
По умолчанию

Э, нет, внимательней смотри схему.
Миниатюры
seymour вне форума   Ответить с цитированием
Старый 16.01.2018, 00:20   #68 (permalink)
seymour
Member

Аватар для seymour

Регистрация: 01.03.2015
Адрес: г.Кузнецк
Сообщений: 1,625
Сказал(а) спасибо: 109
Поблагодарили 59 раз(а) в 25 сообщениях
Репутация: 26497
По умолчанию

Не тиристор , а симистор, попутал я.
Миниатюры
seymour вне форума   Ответить с цитированием
Старый 16.01.2018, 00:24   #69 (permalink)
Kshishtoff
Member

Регистрация: 17.10.2017
Адрес: Узбекистан, Навои.
Сообщений: 1,628
Сказал(а) спасибо: 3
Поблагодарили 8 раз(а) в 4 сообщениях
Репутация: 15391
По умолчанию

MikaelS, Вам бы чуть приостановиться с практикой. Почитайте теорию про электроток. Помучайте гугл. Ключевые слова: "обозначения радиоэлектронных элементов на схемах", "конденсаторы", "расшифровка обозначений на корпусах радиоэлектронных элементов", ну и тому подобное.

Уже набросали вам схему
Это конечно хорошо, что форумчане так встречают новичков и терпеливо помогают им даже с самыми простыми вопросами, но если следующий топик от вас будет типа "Помогите собрать усилитель на ТДА 7294", то боюсь, даже представить последствия
Миниатюры
Kshishtoff вне форума   Ответить с цитированием
Старый 16.01.2018, 00:29   #70 (permalink)
MikaelS
Member

Регистрация: 14.01.2018
Сообщений: 33
Сказал(а) спасибо: 0
Поблагодарили 0 раз(а) в 0 сообщениях
Репутация: -342
По умолчанию

Мне нужно купить для этой схемы следующие элементы:
- R1-резистор переменный 470 кОм;
- R2-резистор постоянный 4,7 кОм;
- BT136-600D.127, Симистор 4А 600В 5мА [TO-220AB / SOT-78] (или тиристор нужно покупать, в чем разница);
- КД243Ж, Диод выпрямительный 1А 1000В [DO-41] (1N4007)динистор DB3;
- К73-17, 1 мкФ, 400 В, 5%, Конденсатор металлоплёночный;
- BL-L502UBC, Светодиод синий 20" d=5мм 5000мКд 470нМ (Ultra Blue);
- DB3, Диак (динистор) [DO-35]
Миниатюры
MikaelS вне форума   Ответить с цитированием
