По умолчанию Усилитель из музыкального центра AIWA JAX-T7

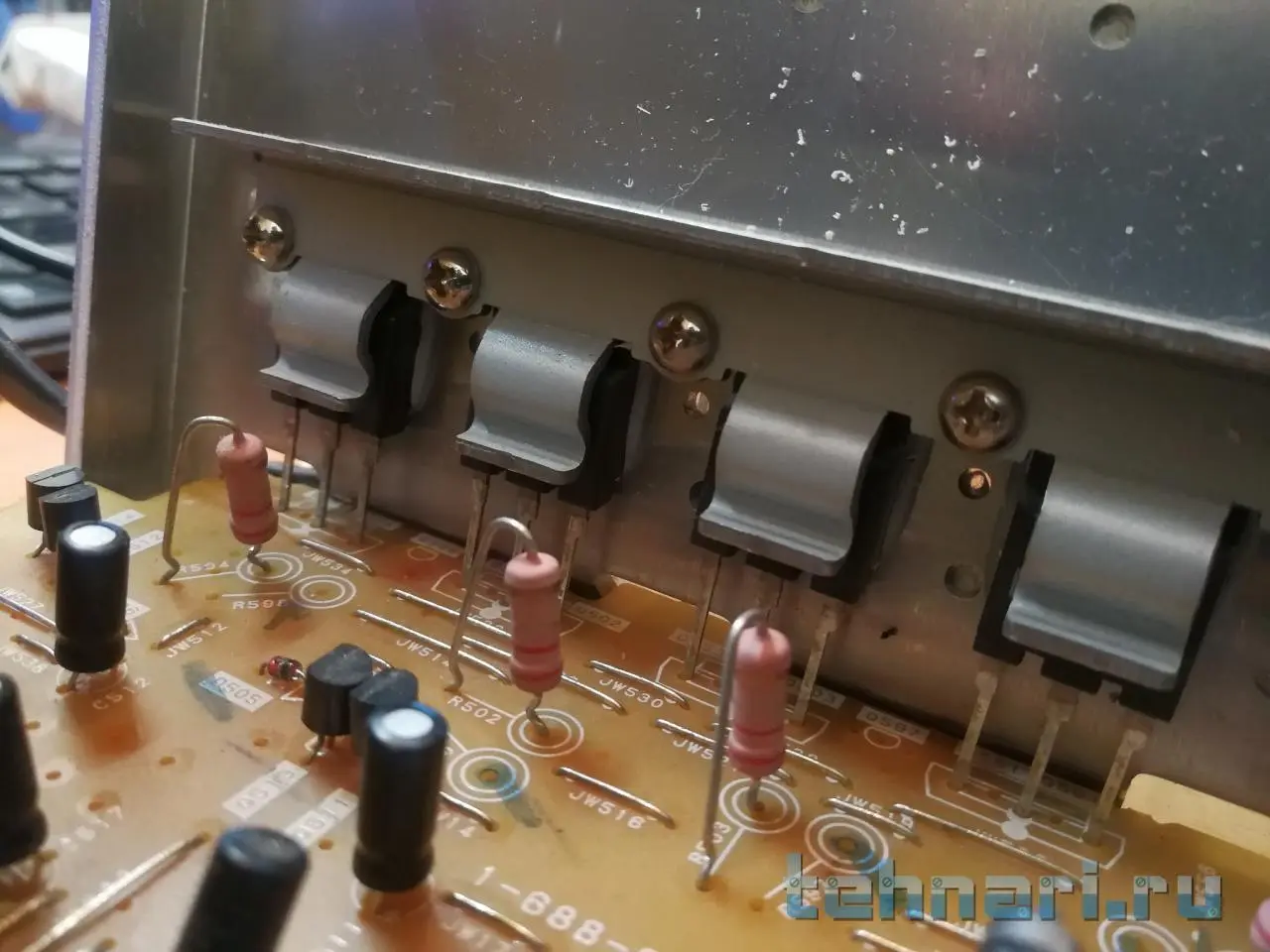

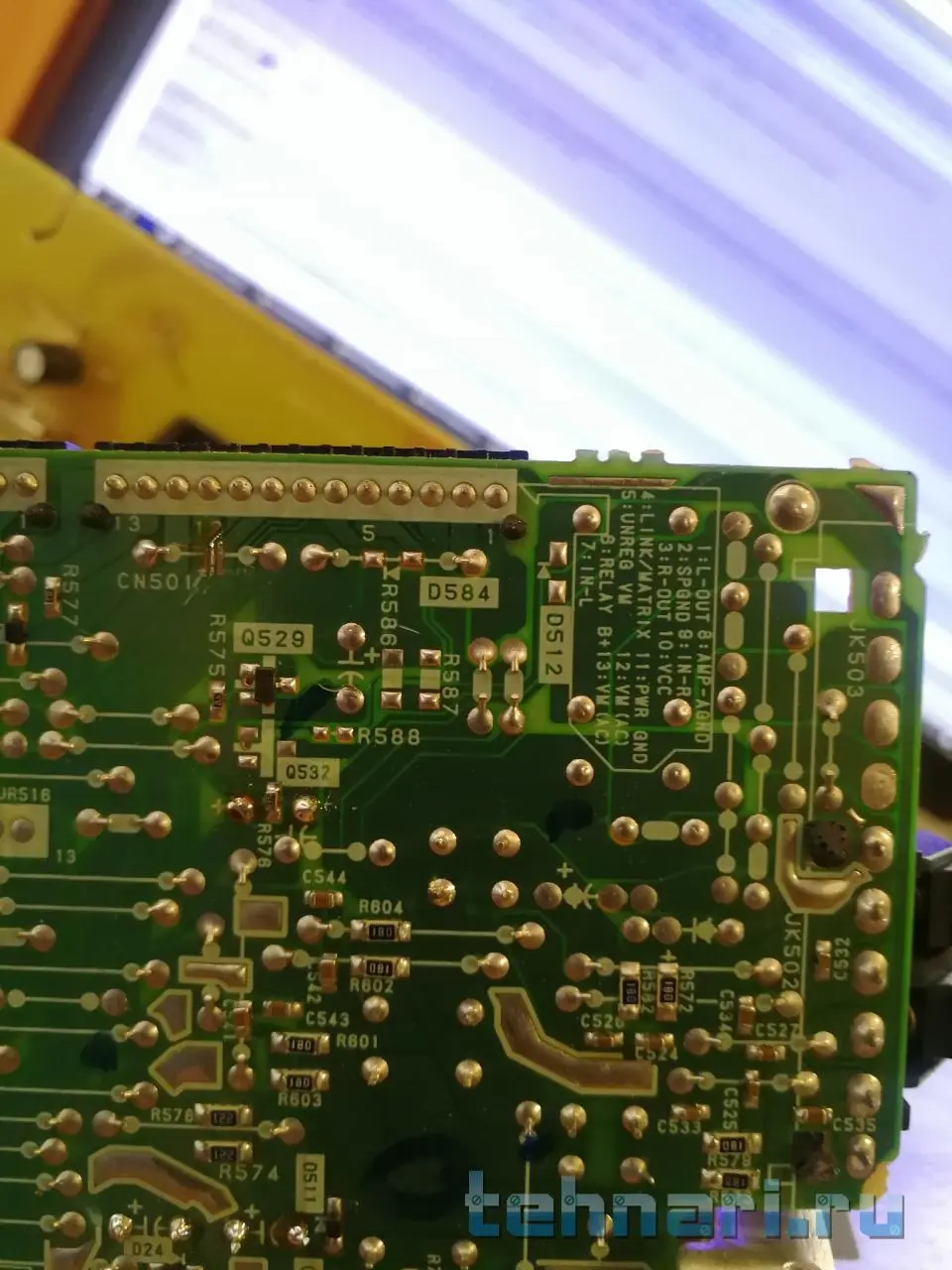

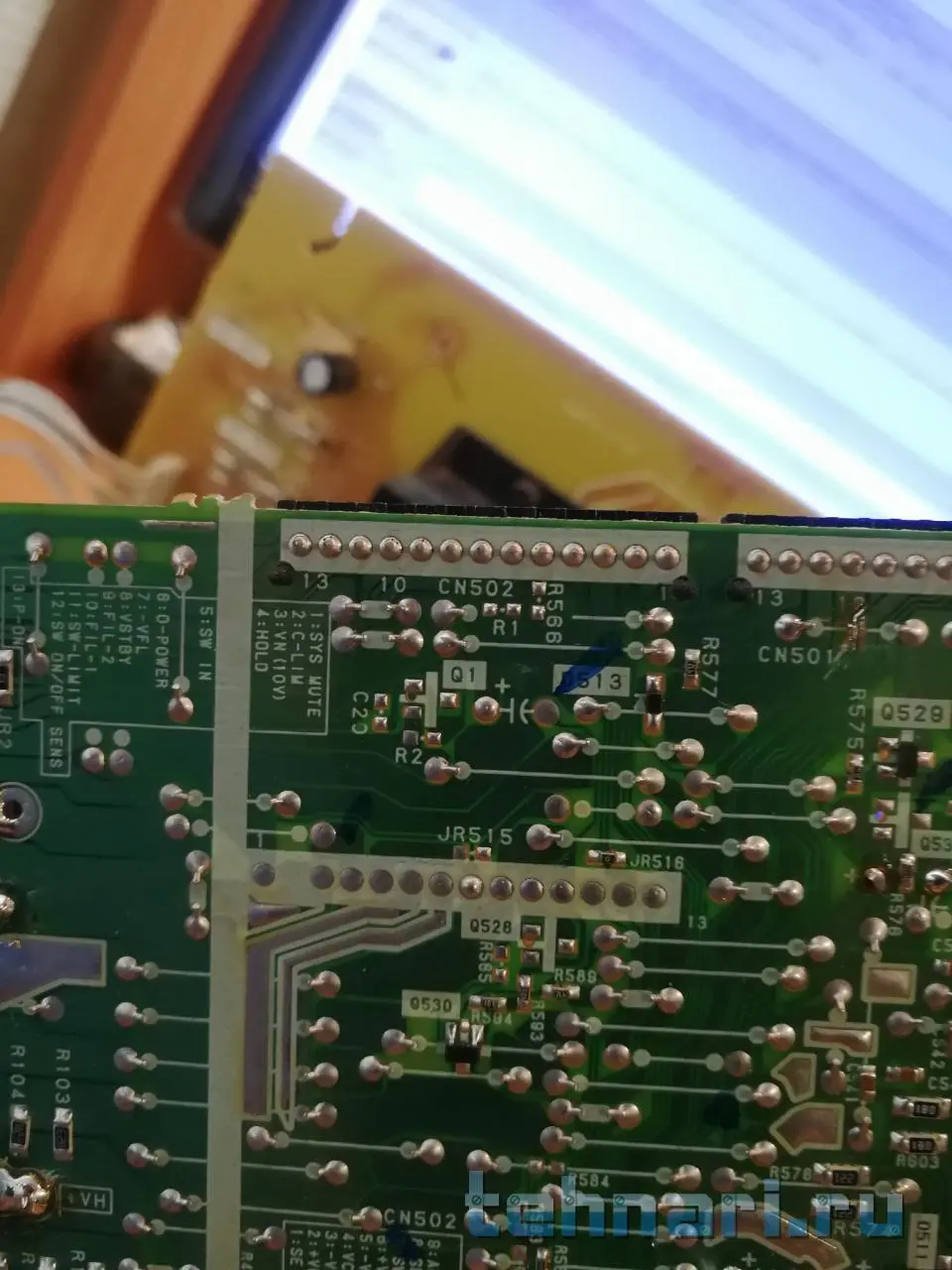

Здравствуйте уважаемые форумчане и спецы. Имеется рабочая плата усилителя мощности вместе с блоком питания от муз. центра AIWA JAX T-7. На плате есть два коннектора, куда подключалась главная плата центра, предварительный усилитель расположен был на ней, как я понимаю... В общем этой платы нет, а имеется то, что на фото, хотелось бы "завести" и использовать ее как усилитель мощности, но для этого как я понимаю, надо закоротить некоторые контакты на коннекторах, и найти куда подать левый и правый каналы со стороннего предварительного усилителя. Собственно, мои вопросы - какие контакты закоротить чтобы завести плату, на какие контакты подавать выход с преда, какой мощности необходим подаваемый сигнал (1-2 ватта со встроенных динамиков планшета на андроид будет многовато?) Фотографии плат и сервис мануал муз. центра прилагаю, очень надеюсь на вашу помощь!


Сервис мануал: https://cloud.mail.ru/public/MQXL/Uquvvfffc
Миниатюры
img_20170812_164838.jpg   img_20170812_164846.jpg   img_20170812_164929.jpg   img_20170812_165014.jpg   img_20170812_165027.jpg

simenzz вне форума   Ответить с цитированием

Старый 12.08.2017, 19:38
Helpmaster
Member

Аватар для Helpmaster

Регистрация: 08.03.2016
Сообщений: 0

Перейдите по этим ссылкам, может быть там есть важная для вас информация

Схема музыкального центра Aiwa NSX-R82
Усилитель из музыкального центра

Старый 12.08.2017, 19:48   #2 (permalink)
Сергей Сергеич
Member

Регистрация: 16.07.2016
Адрес: Санкт-Петербург
Сообщений: 3,690
Сказал(а) спасибо: 83
Поблагодарили 5 раз(а) в 2 сообщениях
Репутация: 15115
По умолчанию

Схему предоставьте , по фото никто не скажет .
Сергей Сергеич вне форума   Ответить с цитированием
Старый 12.08.2017, 19:57   #3 (permalink)
simenzz
Member

Регистрация: 12.08.2017
Сообщений: 17
Сказал(а) спасибо: 0
Поблагодарили 0 раз(а) в 0 сообщениях
Репутация: 10
По умолчанию

так я же сервис мануал предоставил, там схемы всех плат есть
simenzz вне форума   Ответить с цитированием
Старый 12.08.2017, 20:38   #4 (permalink)
urfinjuss66
And hell followed him

Аватар для urfinjuss66

Регистрация: 27.04.2014
Адрес: Самара
Сообщений: 9,871
Сказал(а) спасибо: 49
Поблагодарили 77 раз(а) в 21 сообщениях
Репутация: 61048
По умолчанию

Сложно для новичка, хотя все новое - хорошо забытое старое. Проще новый купить...
Советы по темам давать проще? Постов шустренько набил - и вопль о помощи?
__________________
И настанет час Жатвы, и придет Мрачный Жнец, и соберет урожай, и отделит зерна от плевел...
urfinjuss66 вне форума   Ответить с цитированием
Старый 12.08.2017, 20:51   #5 (permalink)
simenzz
Member

Регистрация: 12.08.2017
Сообщений: 17
Сказал(а) спасибо: 0
Поблагодарили 0 раз(а) в 0 сообщениях
Репутация: 10
По умолчанию

да это вынужденная мера, форум не давал мне пост создать, мол защита от спама. Ну почему же вопль, хотелось бы услышать советы соображающих по теме людей. Что не так в моей теме? Форумы для того и существуют
simenzz вне форума   Ответить с цитированием
Ads

Яндекс

Member

Регистрация: 31.10.2006
Сообщений: 40200
Записей в дневнике: 0
Сказал(а) спасибо: 0
Поблагодарили 0 раз(а) в 0 сообщениях
Репутация: 55070
Старый 12.08.2017, 21:34   #6 (permalink)
sergeisam
Member

Аватар для sergeisam

Регистрация: 05.05.2010
Адрес: Молдова Бельцы
Сообщений: 5,294
Сказал(а) спасибо: 3
Поблагодарили 0 раз(а) в 0 сообщениях
Репутация: 24157
По умолчанию

Цитата:
Сообщение от simenzz Посмотреть сообщение
какие контакты закоротить чтобы завести плату, на какие контакты подавать выход с преда,
Цитата:
Сообщение от simenzz Посмотреть сообщение
хотелось бы услышать советы соображающих по теме людей.
Это довольно сложный аппарат, особенно для новичка, не очень разбирающегося в электронных схемах.
Вот прямая ссылка на ''service manual'' (если модераторы не вытрут её. Это не ссылка на сторонний сайт).
http://archivos.diagramas.mx/audio/CX-JT8.pdf
Однако, меня терзают смутные сомнения, что автору, даже с подсказками, удастся запустить сию плату.

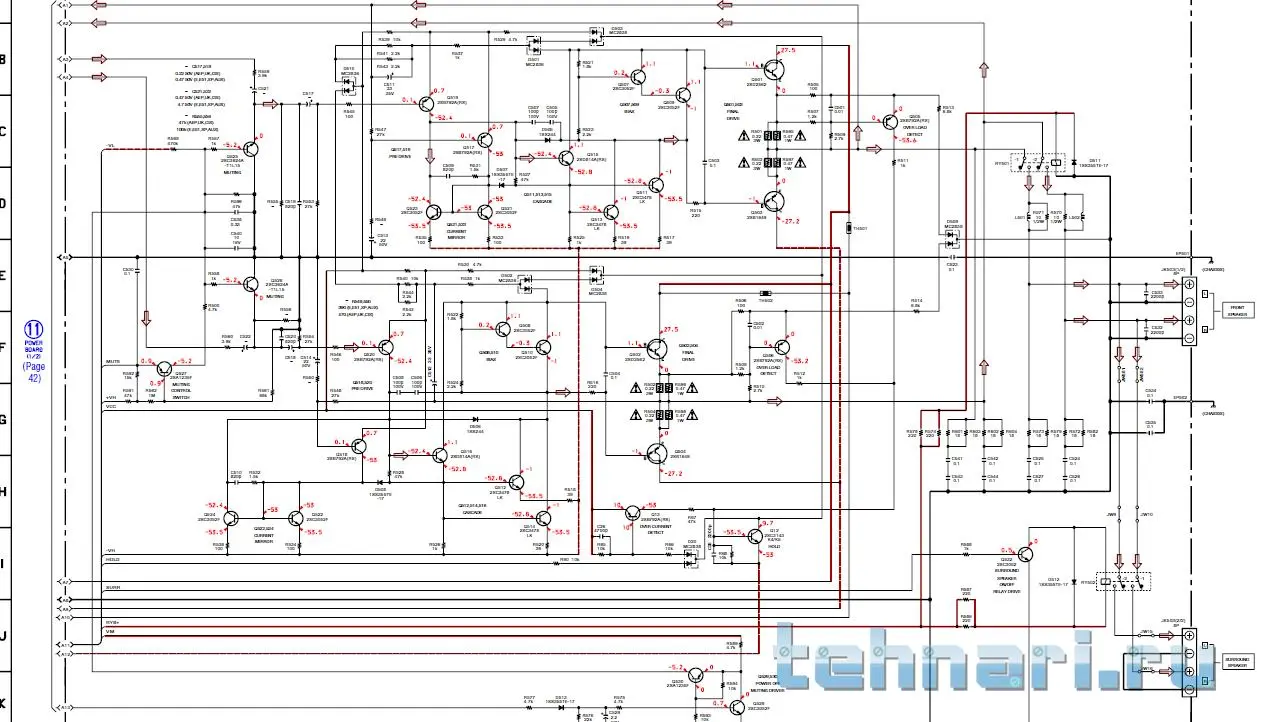

Заодно прилагаю схему УМ из выше указанного мануала.
Миниатюры
__________________
Да здравствует то, благодаря чему, мы не смотря ни на что.
sergeisam вне форума   Ответить с цитированием
Старый 12.08.2017, 22:59   #7 (permalink)
simenzz
Member

Регистрация: 12.08.2017
Сообщений: 17
Сказал(а) спасибо: 0
Поблагодарили 0 раз(а) в 0 сообщениях
Репутация: 10
По умолчанию

Так там ведь от T-8 мануал, может быть какие-то пусть и незначительные, но отличия в схеме все же присутствуют?
simenzz вне форума   Ответить с цитированием
Старый 13.08.2017, 11:05   #8 (permalink)
KRАВ
Member

Регистрация: 15.01.2016
Сообщений: 56
Сказал(а) спасибо: 0
Поблагодарили 0 раз(а) в 0 сообщениях
Репутация: 1969
По умолчанию

"...хотелось бы услышать советы соображающих по теме людей..." - разве тут не ясно сказали: Ссылка удалена
KRАВ вне форума   Ответить с цитированием
